液气缓冲器
产品介绍
液气缓冲器主要型号有：21型、4型、50型等型号规格，缓冲器在起重机上面属于大小车行走轨道末端的安全保护装置，缓冲器的功能是在设备运行中吸收碰撞所产生的冲击力，从而有效的保护起重机由于碰撞导致的设备损坏和安全事故。此外，液气缓冲器缓冲器适用于单双梁桥式起重机（天车、吊机、行车、行吊）、门式起重机（龙门吊）、电动地平车以及冶金、矿山、铁路、港口、船舶、汽车、衡器、大型机械设备等领域。
液气缓冲器生产厂家还为用户提供聚氨酯缓冲器、阻尼缓冲器、液压缓冲器、弹簧缓冲器、电梯缓冲器、浇筑胶弹性体缓冲器、复合型缓冲器、橡胶缓冲器、单梁起重机/电动葫芦碰头等缓冲器产品的设计制造（定制配套）和半成品配件批发零售、安装修理维修等服务，更多国标/非标/专用/新型缓冲器厂家品牌、型号规格、材质、技术参数、安装尺寸图纸、批发价格请咨询客服。
产品说明
- 液气缓冲器
- 防撞缓冲/碰头
- 起重安全保护装置
- 河南新乡长垣
- 可非标定制
- 部分现货
- 5~10天
- 全国
- 自提/代办托运
- 安装另计
产品图册
相关参数
液气缓冲器产品简介
*工作原理：
液气缓冲器主要组成部分有柱塞、缸体、芯棒、活塞等部分组成。当柱塞收到冲击向缸体内运动时压缩A液室，其中的液压油经过节流孔被压入B液室，液压油推动活塞压缩气室:缓冲回程时气室内的压缩空气推动活塞将B液室中的液压油经过节流孔推回A液室。
*能量原理：
进程时液压油流过节流阀孔产生粘滞阻尼，将冲击能量大部分转化为热能，小部分压缩气室内的气体转换成缓冲器的内能储存:回程时，压缩气体膨胀释放内能，克服回程阻尼力做功，将部分内能转化为热能。
*性能特点：
气液缓冲器具有吸收冲击能量效率高，产生的反作用力小，使用寿命长等优点。

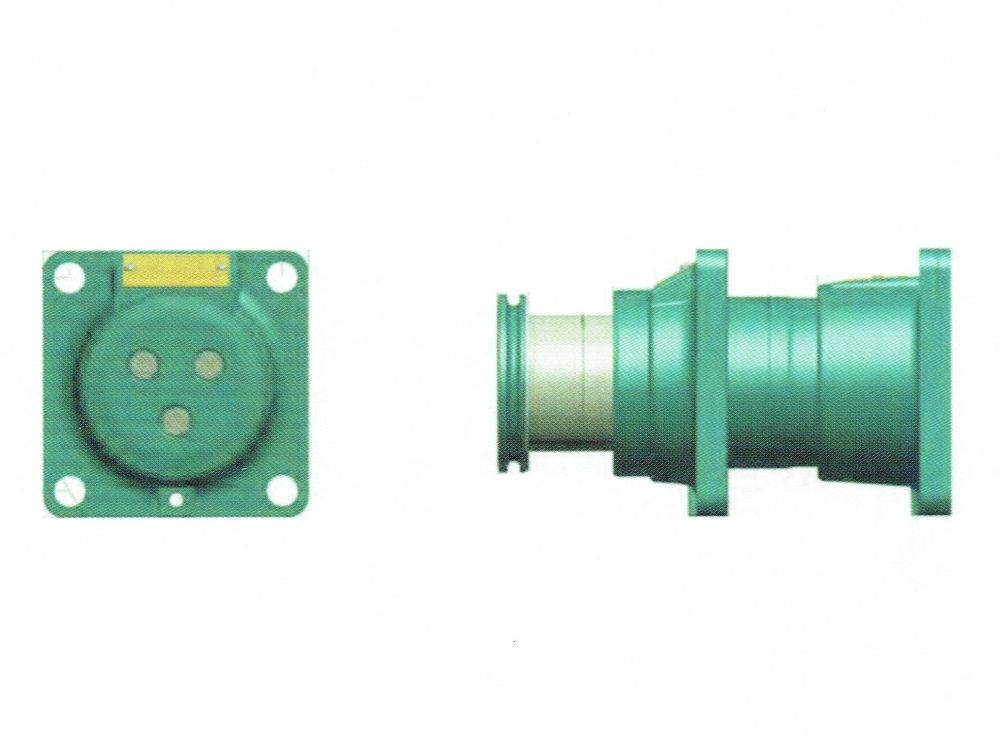

21型液气缓冲器外形尺寸图
21型液气缓冲器外形安装尺寸表
| 行程 (mm) | 能量吸收 (KJ) | 最大反力 (KN) | 尺寸(mm) | ||
| L1 | L2 | L3 | |||
| 50 | 10 | 245 | 260 | 134 | 75 |
| 100 | 21 | 245 | 420 | 184 | 75 |
| 150 | 31 | 245 | 584 | 234 | 75 |
| 200 | 42 | 245 | 700 | 360 | 118 |
21型液气缓冲器芯棒号
| 行程 (mm) | 冲击重量 | ||||||||
| ≤1.7t | ≤3.5t | ≤7t | ≤13t | ≤25t | ≤50t | ≤100t | ≤200t | ≤400t | |
| 50 | 051 | 052 | 053 | 054 | 055 | 056 | 057 | - | - |
| 100 | 101 | 102 | 103 | 104 | 105 | 106 | 107 | 108 | - |
| 150 | 151 | 152 | 153 | 154 | 155 | 156 | 157 | 158 | 153 |
| 200 | 201 | 202 | 203 | 204 | 205 | 206 | 207 | 208 | 209 |
21型液气缓冲器型号标识
| 重量 | 型号标识 | |||||||
| 行程 (mm) | 型式 | 21-N-FS-100-102 | ||||||
| NFS | NBS | NCP | 型号 | 密封型式 | 安装型式 | 缓冲器头 | 芯棒号 | |
| 50 | 10.6 | 10.6 | 7.9 | 21 | N-常温密封 圈H-高温密封圈 | FS-前部安装座 BS-尾部安装座 CP-无座安装 | Φ100-头部直径 | 见上表 |
| 100 | 13.8 | 14.1 | 11.0 | |||||
| 150 | 17.1 | 17.1 | 14.4 | |||||
| 200 | 19.2 | 21.5 | 16.3 | |||||

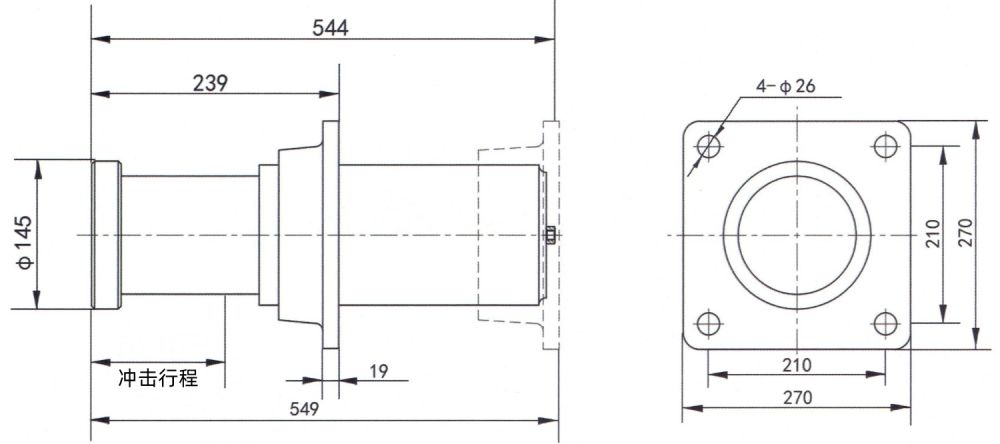

4型液气缓冲器外形尺寸图
| 行程 | 114mm | 能量吸收 (kJ) | 84.25kJ | 最大反力 ( kN) | 980kN |
4型液气缓冲器芯棒号
| 冲击重量 | ≤5t | ≤10t | ≤20t | ≤40t | ≤80t | ≤125t |
| 芯棒号 | 02 | 04 | 05 | 07 | 08 | 10 |
4型液气缓冲器型号标识
| 重 | 量 | 型号标识 | ||||
| 型号 | 重量 | 4-N-FZ-145-02 | ||||
| 型号 | 密封型式 | 安装型式 | 缓冲器头 | 芯棒号 | ||
| NFZ-145 | 50 | 4 | N-常温密封 圈H-高温密封圈 | FZ-前部安装座 BZ-尾部安装座 CF-无安装座 | Φ145-头部直径 Φ330-头部直径 | 见上表 |
| NFZ-330 | 66 | |||||
| NFZ-145 | 64 | |||||
| NFZ-330 | 80 | |||||
| NFZ-145 | 38 | |||||
| NFZ-330 | 54 | |||||

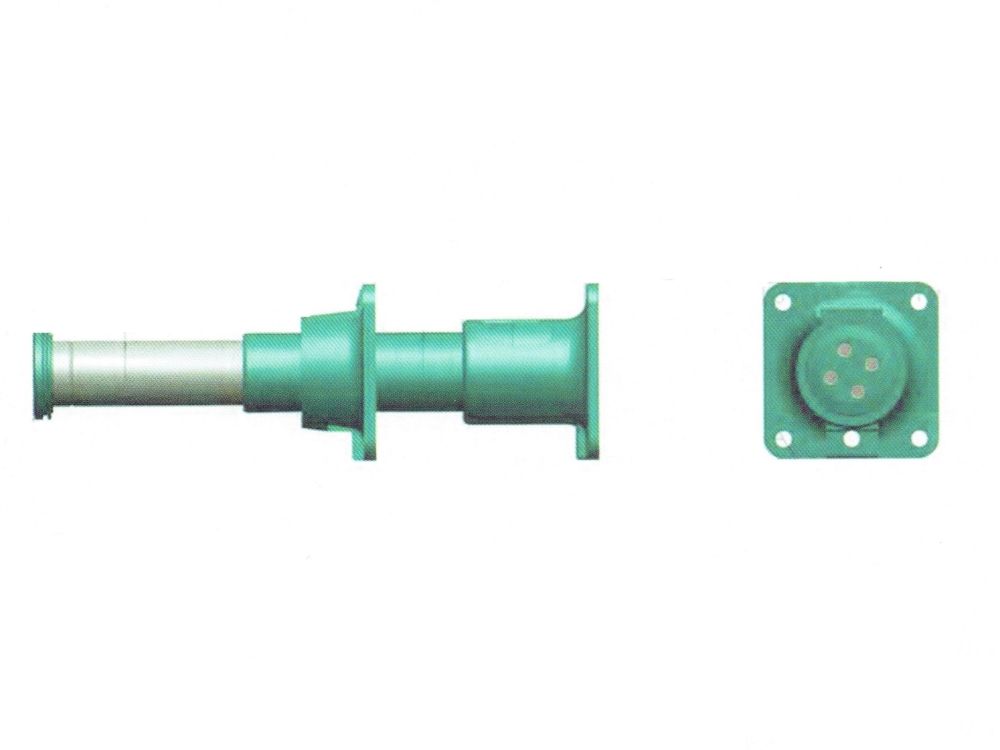

50型液气缓冲器外形尺寸图
50型液气缓冲器外形安装尺寸表
| 型号 | 行程 (mm) | 能量吸收 (kJ) | 最大反力 (kN) | 尺寸(mm) | |||
| L1 | L2 | L3 | D | ||||
| 52 | 250 | 106 | 500 | 871 | 527 | 875 | φ140/180 |
| 53 | 300 | 127 | 500 | 1006 | 577 | 1010 | φ140/180 |
| 54 | 400 | 170 | 500 | 1277 | 677 | 1281 | φ140/180 |
50型液气缓冲器型号标识
| 型号 | 冲击重量 | ||||||
| ≤4t | ≤7.5t | ≤10t | ≤20t | ≤40t | ≤80t | ≤150t | |
| 52 | 202 | 203 | 204 | 205 | 207 | 208 | 210 |
| 53 | 302 | 303 | 304 | 305 | 307 | 308 | 310 |
| 54 | 402 | 403 | 404 | 405 | 407 | 408 | 410 |
50型液气缓冲器芯棒号
| 重量 | 型号标识 | ||||||
| 型号 | 型式 | 52-N-FZ-140-202 | |||||
| -NFZ-140- | -NFZ-180- | 型号 | 密封型式 | 安装型式 | 缓冲器头 | 芯棒号 | |
| 52 | 55 | 59 | 52 | N-常温密封圈 H-高温密封圈 | FZ-前部安装 座BZ-尾部安装座 | Φ140-头部 直径 Φ180-头部 直径 | 见上表 |
| 53 | 59 | 63 | 53 | ||||
| 54 | 68 | 72 | 54 | ||||
