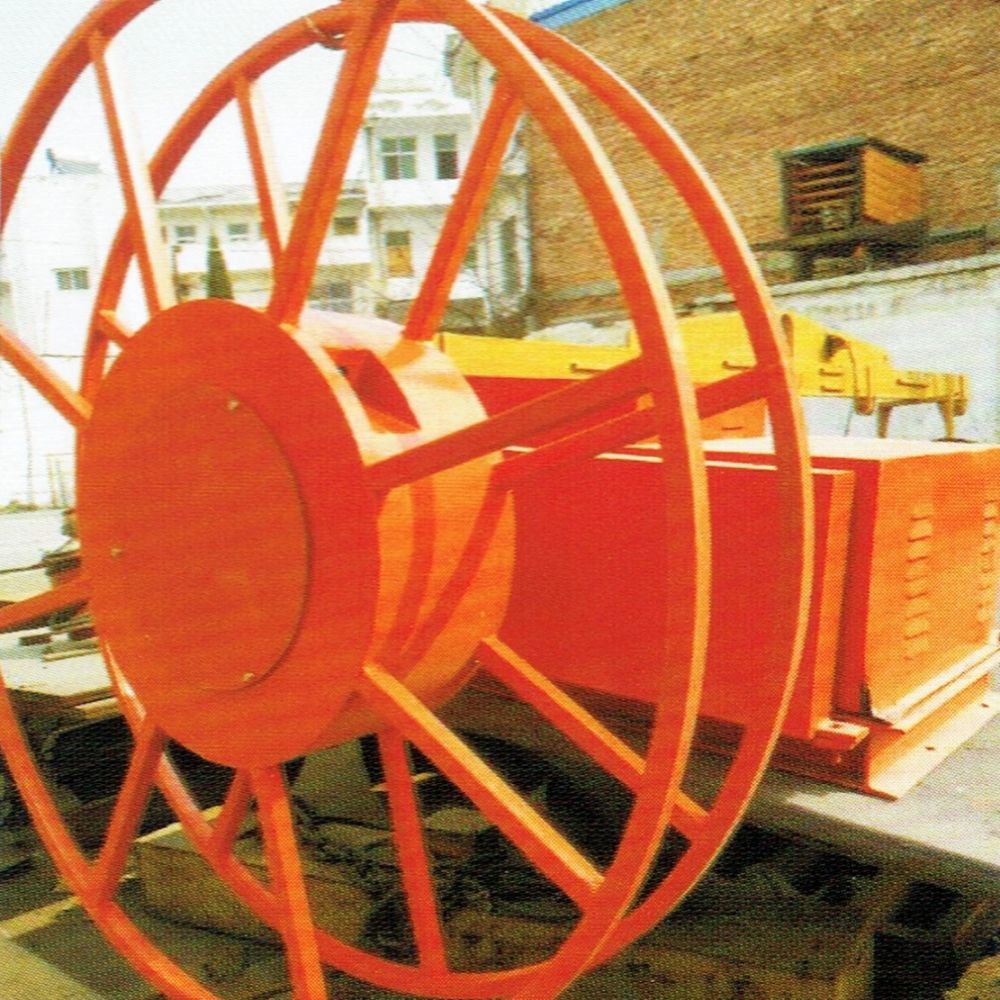

JTQD型力矩电机电缆卷筒

产品介绍

产品用途：

该产品是用于收入大规格、长距离的供电电缆，并能于移动速度同步运行机制。

使用条件：

海拔高度不超过2000m，环境温度20℃-40℃，连续工作制。

产品特性：

该JTQD系列卷简采用接触式磁力差速器作为补偿装置，卷简卷绕速度在0-Vmax之间自动调节，且输出扭距恒定，电缆所受张力随卷盘卷绕层数不同而有变化，但波动不大，有利延长电缆使用寿命，根据卷绕要求，卷取力矩可调。

单排卷取时，有关尺寸请参照下方“单排卷盘参数表”。

产品说明

产品名称：JTQD型力矩电机电缆卷筒
别名别称：力矩卷缆器/卷线器
型号规格：JTQD型
所属类别：电缆卷筒
产品产地：河南新乡/湖南岳阳/辽宁沈阳、丹东等
非标定制：可非标制定
是否现货：定制生产
生产周期：7~15天
供货范围：不限
送达方式：自提或物流托运
是否安装：安装另议
售后方式：主机一年保修

产品图册

相关参数

JTQD型力矩电机电缆卷筒外形尺寸图	型号意义说明
用途防风

JTQD型力矩电机电缆卷筒型号规格及技术参数表

电缆型号规格	允许电流A(40℃时)		卷筒型号	参数(mm)				备注
电缆型号规格	允许电流A(40℃时)			D1	D2	W	d
芯数x截面	连续	瞬时		D1	D2	W	d
3x10+1x6(Φ=34.9mm)	50	65	JTQD4x10-50	500	1000	140	13
			JTQD4x10-100	500	1200	140	13
			JTQD4x10-150	500	1500	140	13
3x16+1x6(Φ=28.2mm)	66	85	JTQD4x16-50	500	1000	140	13
			JTQD4x16-100	500	1200	140	13
			JTQD4x16-150	500	1500	140	13
3x25+1x10(Φ=36mm)	91	125	JTQD4x25-50 JTQD4x25-50	600	1000	280	18
			JTQD4x25-100 JTQD4x25-100	600	1300	180	18
			JTQD4x25-150 JTQD4x25-150	600	1600	180	18
			JTQD4x25-200	600	1800	180	18
3x35+1x10(Φ=38.6mm)	113	145	JTQD4x35-50	600	1000	280	13
			JTQD4x35-100	600	1300	180	13
			JTQD4X35-150	600	1600	180	18
			JTQD4x35-200	600	1800	180	18
3x25(Φ=33.9mm)	91	125	JTQD3x25-50	600	1000	280	13
			JTQD3x25-100 JTQD3x25-100	600	1300	180	13
			JTQD3x25-150	600	1600	180	18
			JTQD3x25-200 JTQD3x25-200	600	1800	180	18
3x35(Φ=36.8mm)	113	150	JTQD3x35-50	600	1400	180	13
			JTQD3x35-100	600	1800	180	13
			JTQD3x35-150	600	2000	180	18
			JTQD3x35-200	600	2000	180	18
3x50(Φ=43.4mm)	140	180	JTQD3x50-50 JTQD3x50-50	800	1400	180	13
			JTQD3x50-100	800	1800	180	13
			JTQD3x50-150	800	2000	180	18
			JTQD3x50-200	800	2400	180	18
3x70(Φ=48.4mm)	180	220	JTQD3x70-50	800	1400	180	13
			JTQD3x70-100 JTQD3x70-100	800	1800	180	13
			JTQD3x70-150	800	2000	180	18
			JTQD3x70-200	800	2400	180	18
3x95(Φ=53.1m)	210	270	JTQD3x95-50	800	1400	250	18
			JTQD3x95-100 JTQD3x95-100	800	1700	250	18
			JTQD3x95-150 JTQD3x95-150	800	2000	250	18
			JTQD3x95-200	800	2200	250	18
3x120(Φ=56.7mm)	250	310	JTQD3x120-50 TQD3x120-50	800	1500	300	18
			JTQD3x120-100 TQD3x120-100	800	1800	300	18
			JTQD3x120-150 JTQD3x120-150	800	2200	300	18
			JTQD3x120-200	800	2400	300	18
3x35+1x16(Φ=38.6mm)	110	140	JTQD3x35-50 JTQD3x35-50	800	1400	250	13
			JTQD3x35-100	800	1700	250	13
			JTQD3x35-150	800	2000	250	18
			JTQD3x35-200	800	2200	250	18
3x50+1x16(Φ=45.8mm)	140	180	JTQD3x50-50	800	1400	180	18
			JTQD3x50-100	800	1700	180	18
			JTQD3x50-150	800	2000	180	18
			JTQD3x50-200	800	2200	180	18
3x70+1x25(Φ=51.5mm)	180	220	JTQD3x70-50	800	1400	250	18
			JTQD3x70-100 JTQD3x70-100	800	1700	250	18
			JTQD3x70-150	800	2000	250	18
			JTQD3x70-200	800	2200	250	18
3x95+1x35(Φ=56.8mm)	210	270	JTQD3x95-50 JTQD3x95-50	800	1500	300	18
			JTQD3x95-100	800	1800	300	18
			JTQD3x95-150 JTQD3x95-150	800	2200	300	18
3x120+1x35(Φ=60mm)	250	310	JTQD3x120-50 TQD3x120-50	800	1500	300	18
			JTQD3x120-100 TQD3x120-100	800	1800	300	18
			JTQD3x120-150 JTQD3x120-150	800	2200	300	18

单排电缆卷盘外形尺寸图及技术参数表

电缆型号规格	允许电流A(40℃时)		卷缆长度(m)	参数(mm)			重量(kg)	备注
电缆型号规格	允许电流A(40℃时)			D1	D2	W
芯数x截面	连续	瞬时		D1	D2	W
3x16+1x6(Φ=28.2mm)	66	85	50	600	1700	40
			100	600	2200	40
			150	600	2600	40
14x1.5(Φ=20.5mm)	7	12	50	600	1500	35
			100	600	1900	35
			150	600	2300	35
24x1.5(Φ=27.2mm)	7	12	50	600	1700	40
			100	600	2200	40
			150	600	2600	40
3x7+1x25(Φ=51.5mm)	180	220	50	800	2200	65
			100	800	2800	65
			150	800	3500	65
3x95+1x35(Φ=56.8mm)	210	270	50	800	2400	70
			100	800	3000	70
			150	800	3800	70
3x120+1x35(Φ=60mm)	250	310	50	800	2400	70
			100	800	3000	70
			150	800	3800	70
3x70(Φ=48.4mm)	180	220	50	800	2200	60
			100	800	2800	60
			150	800	3500	60
3x95(Φ=53.1mm)	210	270	50	800	2200	65
			100	800	2800	65
			150	800	3500	65
3x120(Φ=56.7mm)	250	310	50	800	2400	70
			100	800	3000	70
			150	800	3600	70
3x50+1x25(Φ=45.8mm)	140	180	50	800	2100	60
			100	800	2800	60
			150	800	2300	60
3x35+1x16(Φ=38.6mm)	113	150	50	800	1900	50
			100	800	2500	50
			150	800	3000	50
3x25+1x16(Φ=36mm)	91	125	50	800	1900	50
			100	800	2500	50
			150	800	3000	50
3x25(48x18mm)	91	125	50	600	1400	60
			100	600	1800	60
			150	600	2100	60
4x25(94x18mm)	91	125	50	600	1400	100
			100	600	1800	100
			150	600	2100	100
4x35(71x20mm)	113	150	50	600	1500	85
			100	600	1900	85
			150	600	2300	85
3x50(60x22mm)	140	180	50	600	1500	70
			100	600	1900	70
			150	600	2300	70
4x50(79x22mm)	140	180	50	600	1500	100
			100	600	1900	100
			150	600	2300	100
7x70(73xx26mm)	180	220	50	600	1700	100
			100	600	2200	100
			150	600	2600	100
3x120(85xx31mm)	250	310	50	600	1800	100
			100	600	2300	100
			150	600	2900	100
3x150(85x31mm)	300	370	50	600	1800	110
			100	600	2300	110
			150	600	2900	110
