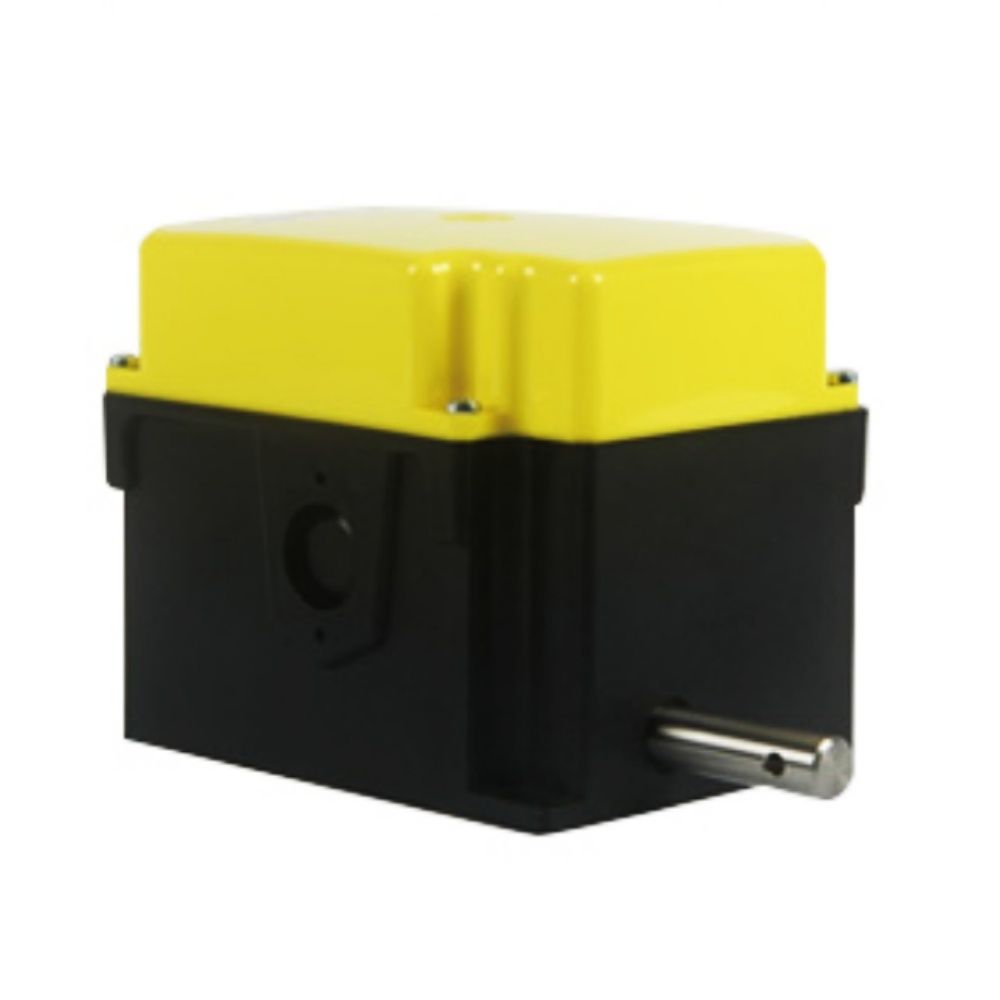

旋转齿轮限位开关(卡巴尔)
产品介绍
SHR/SHRF系列旋转齿轮限位开关是用于控制工业及建筑设备上的旋转周期或方向角度的装置,一般多用于控制卷帘门、桥式起重机等设备。此装置通过齿轮传动系统和凸轮传送系统来控制2个、4个或者更多个数的微动开关,然后经过规定的转数,从而实现电机和设备的启动或停止运行。其中的微动开关配有一个校准螺丝,能够独立控制相对应的凸轮,所以它能够根据机械动能的需要去校准每一个微动开关的开启和关闭。齿轮系统也能够让客户选择不同的比率。此外,此装置也可以选配后轴或者线性监测器 ( 电位器或者编码器 )。
更多限位开关厂家品牌、货源产地、型号规格、产品特性、工作原理、技术参数、外形安装尺寸以及批发价格等请咨询客服。
产品说明
- 旋转齿轮限位开关
- 限位器/升降开关
- SHR/SHRF系列型
- 起重电气开关
- 浙江宁波
- 卡巴尔
- 现货供应
- 纸箱纸盒包装
- 全国
- 自提或物流托运
- 安装另议
- 宁波/河南新乡长垣
产品图册
相关参数
基本技术参数表
认证信息 | CE |
壳体材质 | 玻璃纤维增强热塑性材料 |
比率 | 012-033-050-075-100-150-200-400 |
防护等级 | IP65 |
轴材质 | 不锈钢 (SUS304) |
固定方式 | 底部/前部(法兰盘) |
微动开关最大旋转角度 | 4 |
工作温度 | -25°C + 70°C |
储藏温度 | -30°C + 70°C |
电缆入口 | M20 or M16 (max 4) |
微动开关凸轮 | 自动润滑 |
微测校准螺丝 | 碳钢热处理合金材料 |
重量 KG (约) | 0.75 |
电参数
微动开关产品编码 | MFI.3 - CBR线轮驱动控制(寿命长) |
执行标准 | IEC/EN 61058-1, UL 1054 |
认证信息 | CE |
额定绝缘电压 | 250V |
额定热电流 | 16A |
额定工作电流 电阻负载 | 16A-250VAC |
电感负载 | 4A-250VAC |
断路触点 | |
接触模块 功能 | 1NC+1NO 快速转换触发 |
触点 | 镀银/自清洁 |
连接 | 快速接入 0.8×6.3mm |
备选项
后轴 | 选配 |
电位器 | 2.5 / 5 / 10 kΩ (*) |
编码器 | - |
凸轮外形/小齿轮 可选 | 5/15 |
