EF24系列防爆工业无线遥控器

产品特点：

* 防爆级别:CT4(高于BT4，亦可应用于BT4防爆场所)

* 20个控制点数

* 电池电压警示装置，电量过低时电压会自动切断

* 安全钥匙开关防止未被授权者使用

* 通过电脑接口编写按键功能上/下，东/西，南/北按键可以设成是否相互抑制

* 开始按键可以设成开始，捺跳，普通等其他功能

* 备用键可以设成开始，捺跳，互锁，普通等功能

标准配置：

·发射器1只（含背带）

·防尘袋1只

·接收机1部

·接收机自带2米连接电缆

·电池2对

·接收天线1根

·操作及维护手册1本

发射器参数：EF24-TX

安全特性：

EF24系列是在F24系列基础上研发的新一代防爆型遥控器，产品严格遵循

防爆标准GB3638.1和GB3836.4并已经通过了国家相关部门的EXiBII CT4本

质安全型认证，可在环境恶劣的化工、煤矿等可燃易爆的危险场合下安

全工作。

相关规格

GB3836.1

爆炸性环境用防爆电器设备

第一章 通用要求试验

GB3836.2

爆炸性环境用防爆电器设备

第2章隔爆型

GB3836.4

爆炸性环境用防爆电器设备

第4章本质安全型

外壳

玻璃纤维增强尼龙

防护等级

IP65

频率范围

VHF：310-331MHz；UHF:425~446MHz

发射功率

≤10dBm

发射器电源

4节碱性5号电池

安全码

32位(43亿组)

温度范围

-40℃~+85℃

控制距离

可达100米（200米需定制）

型号：EF24-6S/D-TX，外形尺寸/重量：156x61x51mm，重量：255g（不含电池）

型号：EF24-8S/D-TX，外形尺寸/重量：186x61x51mm，重量：280g（不含电池）

型号：EF24-10S/D-TX，外形尺寸/重量：186x61x51mm，重量：280g（不含电池）

型号：EF24-12S/D-TX，外形尺寸/重量：186x61x51mm，重量：280g（不含电池）

接收器的操作安全措施

1.使用防爆安全外壳及内在电子线路内在安全方案，符合ATEX准则并严格遵守防爆标示。

2.由双路元余设计的急停线路和控制，加以特殊的具有强制导向接点结构的安全继电器，

 保证达到欧洲机械设备规范EN954-1规定的安全急停Gat.3级。

3.持续无线通讯机制保障在无线联系中断或被干扰时，接收器被动停机，保证安全。按键

 之间可设定电子互锁，防止相对立的操作。

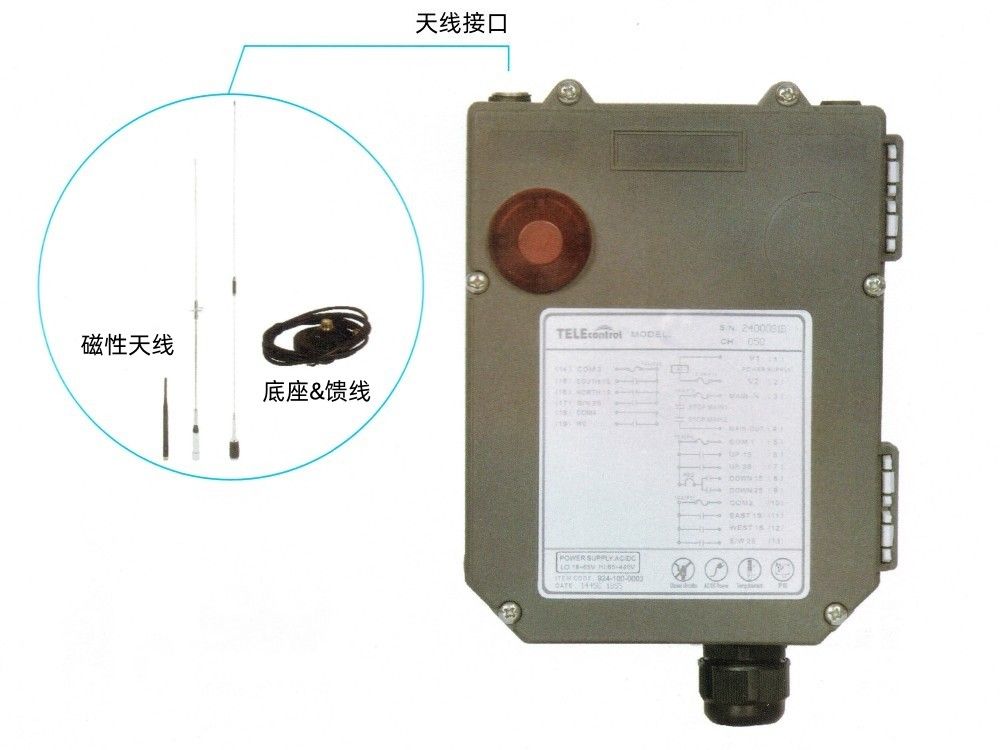

接收器参数：EF24-RXC接收器

型号

EF24-RXC

适用于：

可广泛应用于海上油田、油轮、陆上油田、

化工行业、炼油厂、煤矿、油漆厂、飞机

维修厂等。

外壳

玻璃纤维增强尼龙

防护等级

IP65

频率范围

VHF：310-331MHz；UHF:425~446MHz

接收机灵敏度

-110dBm

接收器电源

AC/DC 18-65V、AC/DC65-440V（可选）

输出触点容量

8安培全密封式继电器输出（使用交流250V/10A继电器，10A保险丝）

电源线长度

2米（不同长度需定制）

安全码

32位(43亿组 )

温度范围

-40℃~+85℃

尺寸

210X162X107mm

重量

1220g
