QPK系列快速卷扬式双吊点启闭机
产品介绍
QPK系列快速卷扬式双吊点启闭机主要型号有：QPK-2x50/2x50-8/13、QPK-2x100/2x100-8/13、QPK-2x160/2x160-8/13、QPK-2x250/2x250-8/13、QPK-2x400/2x200-8/13、QPK-2x630/2x300-8/15、QPK-2x800/2x400-8/16、QPK-2x1000/2x500-8/16、QPK-2x1250/2x630-8/16、QPK2X1600KN等。QPK 型快速卷扬式启闭机一般用于平面快速事故闸门。
QPK系列快速卷扬式双吊点启闭机货源产地生产厂家还提供卷扬式单\双吊点启闭机、QT型单向\双向台车式启闭机、耙斗清污机、手电一体\移动式\卷扬式\门式启闭机和坝顶门机、清污机、拦污排、拦污栅、清污船、挖泥船、闸门等水利水工机械设备的国标非标设计制造和安装调试维修保养，产品广泛配套用于水力发电、水库、渔业农业水利、防洪、港航水利、排水工程、环境水利等工程建设与装备设施上面。更多水工机械设备成套与零部件结构类型、型号规格、技术参数、材质工艺、技术标准、产品特性\选型、工作原理、常见故障排除与安全注意事项请联系我们咨询。
产品说明
- QPK系列快速卷扬式双吊点启闭机
- 快速闸门起吊机\闸门吊
- QPK系列型
- 水工机械设备
- 河南新乡长垣
- 河南黄河水工机械有限公司
- 可非标制造
- 三相交流380V-50Hz
- 定制生产
- 20~30天
- 全国
- 自提或代办托运
- 安装另计
- 一年保修
产品图册
相关参数
QPK2×50KN-QPK2×250KN系列卷扬式双吊点启闭机外形及基础布置示意图
QPK2×50KN-QPK2×250KN系列卷扬式双吊点启闭机外形尺寸表
| 启闭机型号 | A | B | E | F | H | H1 | I | J | K | a | b |
| QPK-2x50/2x50-8/13 | 1040 | 550 | 805 | 925 | 200 | 170 | 740 | 1543 | 1416 | 1196 | 790 |
| QPK-2x100/2x100-8/13 | 1132 | 596 | 890 | 1000 | 275 | 200 | 740 | 1667 | 1508 | 1320 | 882 |
| QPK-2x160/2x160-8/13 | 1308 | 691 | 1070 | 1200 | 360 | 250 | 1036 | 1929 | 1651 | 1569 | 1208 |
| QPK-2x250/2x250-8/13 | 1520 | 800.5 | 1200 | 1300 | 390 | 265 | 1050 | 1960 | 1752 | 1730 | 1240 |
QPK2×50KN-QPK2×250KN系列卷扬式双吊点启闭机基础布置主要尺寸表
| 启闭机型号 | A1 | B1 | C1 | E1 | F1 | G1 | I1 | J1 | M | N | L(m) | 螺栓位置承重(吨) | 地脚螺栓 | |||
| Q1 | Q2 | Q3 | Q4 | |||||||||||||
| QPK-2x50/2x50-8/13 | 1040 | 550 | 125 | 790 | 1196 | 30 | 740 | 1256 | 750 | 550 | 1.8-6.5 | 1.73 | 1.62 | 1.99 | 1.81 | 4-M20x400 |
| QPK-2x100/2x100-8/13 | 1132 | 596 | 125 | 882 | 1320 | 30 | 740 | 1380 | 700 | 550 | 1.8-6.5 | 2.83 | 2.51 | 3.24 | 2.86 | 4-M20x500 |
| QPK-2x160/2x160-8/13 | 1308 | 691 | 50 | 1208 | 1569 | 100 | 1036 | 1769 | 800 | 700 | 2.1-7.5 | 4.28 | 3.88 | 5.92 | 5.33 | 4-M24x500 |
| QPK-2x250/2x250-8/13 | 1520 | 800.5 | 140 | 1240 | 1730 | 35 | 1050 | 1800 | 900 | 700 | 2.5-8 | 6.53 | 6.0 | 9.22 | 8.4 | 4-M24x500 |
QPK2×50KN-QPK2×250KN系列卷扬式双吊点启闭机技术规格参数表
| 启闭机型号 | 卷筒 直径 (mm) | 电动机 | 减速器 | 制动器 | 调速器 | 持住力 (KN) 启门力 (KN) | 快速闭门高度(m)启门高度(m) | 快速闭门速 度(m/min) 启门速度 (m/min) | ||||||
| 型号 | 功率 (Kw) | 转速 (r/min) | 型号 | 速比 | 型号 | 力矩 N.m | 型号 | 制动力矩 Kgm | 控制转速 (r/min) | |||||
| QPK-2x50/2x50-8/13 | 300 | YZ132M2-6 | 3.7 | 912 | ZQ-25 | 40.17 | YWZ-200/25 | 200 | LT-150 | 8 | 2300 | 2x50/2x50 | 8/13 | 4.0/1.37 |
| QPK-2x100/2x100-8/13 | 300 | YZ160M2-6 | 7.5 | 948 | ZHQ-350 | 38.37 | YWZ-200/25 | 200 | LT-150 | 8 | 1800 | 2x100/2x100 | 8/13 | 4.0/2.13 |
| QPK-2x160/2x160-8/13 | 400 | YZ160L-6 | 11 | 953 | ZHQ-400 | 50.49 | YWZ-300/25 | 320 | LT-150 | 8 | 1800 | 2x160/2x160 | 8/13 | 4.0/2.32 |
| QPK-2x250/2x250-8/13 | 500 | YZ200L-8 | 15 | 710 | Z2G-42.5 | 50.94 | YWZ-300/25 | 320 | LT-200 | 20 | 1600 | 2x250/2x250 | 8/13 | 4.0/2.13 |
QPK2×400KN-QPK2×1250KN系列卷扬式双吊点启闭机外形及基础布置示意图
QPK2×400KN-QPK2×1250KN系列卷扬式双吊点启闭机外形尺寸表
| 启闭机型号 | A | C | I | G | K | H | H1 | E | F | J | L(m) | a | b |
| QPK-2x400/2x200-8/13 | 962 | 859 | 1020 | 630 | 1175 | 520 | 315 | 1380 | 1400 | 2213 | 3.1-10 | 155 | 45 |
| QPK-2x630/2x300-8/15 | 1318 | 1210 | 1272.5 | 627.5 | 1430 | 620 | 315 | 1627 | 2200 | 2469 | 4.1-8 | 157.5 | 50 |
| QPK-2x800/2x400-8/16 | 1279.5 | 1140.5 | 1360 | 595 | 1550 | 620 | 315 | 1677 | 2400 | 2589 | 4.1-10 | 190 | 60 |
| QPK-2x1000/2x500-8/16 | 1457 | 1318 | 1395 | 615 | 1585 | 820 | 315 | 1875 | 2600 | 2623 | 4.4-12.5 | 190 | 60 |
| QPK-2x1250/2x630-8/16 | 1591 | 1464 | 1595 | 625 | 1785 | 820 | 315 | 1965 | 2800 | 2824 | 4.4-12.5 | 190 | 50 |
QPK2×400KN-QPK2×1250KN系列卷扬式双吊点启闭机基础布置主要尺寸表
| 启闭机型号 | A1 | B1 | C1 | E1 | F1 | G1 | I1 | J1 | M | N | L(m) | 螺栓位置承重(吨) | 地脚螺栓 | |||
| Q1 | Q2 | Q3 | Q4 | |||||||||||||
| QPK-2x400/2x400-8/13 | 1911 | 904 | 45 | 1821 | 1650 | 155 | 1175 | 1960 | 1300 | 1000 | 10.25 | 10.25 | 11.35 | 17.27 | 15.53 | 8-M30x630 |
| QPK-2x630/2x300-8/15 | 2628 | 1260 | 50 | 2528 | 1900 | 157.5 | 1430 | 2215 | 2000 | 1000 | 12.9 | 12.9 | 13.8 | 24.9 | 23.1 | 8-M30x630 |
| QPK-2x800/2x400-8/16 | 2540 | 1200.5 | 60 | 2420 | 1955 | 190 | 1550 | 2335 | 1700 | 1000 | 15.43 | 15.43 | 17.23 | 33.32 | 27.7 | 8-M36x630 |
| QPK-2x1000/2x500-8/16 | 2895 | 1378 | 60 | 2775 | 2010 | 190 | 1585 | 2390 | 2000 | 1200 | 19.58 | 19.58 | 21.38 | 41.37 | 37.57 | 8-M36x630 |
| QPK-2x1250/2x630-8/16 | 3155 | 1514 | 50 | 3055 | 2220 | 190 | 1785 | 2600 | 2300 | 1100 | 23.15 | 23.15 | 24.73 | 52.92 | 48.85 | 8-M36x630 |
QPK2×400KN-QPK2×1250KN系列卷扬式双吊点启闭机技术规格参数表
| 启闭机型号 | 卷筒 直径 (mm) | 电动机 | 减速器 | 制动器 | 调速器 | 持住力 (KN) 启门力 (KN) | 快速闭门高度(m)启门高度(m) | 快速闭门速 度(m/min) 启门速度 (m/min) | ||||||
| 型号 | 功率 (Kw) | 转速 (r/min) | 型号 | 速比 | 型号 | 力矩 N.m | 型号 | 制动力矩 Kg.m | 控制转速 (r/min) | |||||
| QPK-2x400/2x200-8/13 | 600 | YZ200L-8 | 15 | 710 | Z2G-50 | 50.94 | YWZ-300/45 | 630 | LT-200 | 20 | 1800 | 2x400/2x200 | 8/13 | 3.5/1.38 |
| QPK-2x630/2x00-8/15 | 600 | YZ160L-8 | 2x11 | 953 | ZQ-50 | 31.5 | YWZ-300/45 | 2x630 | LT-200 | 20 | 2300 | 2x630/2x300 | 8/15 | 4.0/1.65 |
| QPK-2x800/2x400-8/16 | 800 | YZ200L-8 | 2x15 | 710 | Z2G-50 | 32.42 | YWZ-300/45 | 2x630 | LT-200 | 20 | 1800 | 2x800/2x400 | 9/16 | 4.0/2.35 |
| QPK-2x1000/2x500-8/16 | 800 | YZ225M-8 | 2x22 | 712 | ZzG-50 | 24.69 | YWZ-300/45 | 2x630 | LT-300 | 40 | 1400 | 2x1000/2x500 | 9/16 | 4.0/2.4 |
| QPK-2x1250/2x630-8/16 | 900 | YZ225M-8 | 2x22 | 712 | Z2G-50 | 24.69 | YWZ-300/45 | 2x630 | LT-300 | 40 | 1400 | 2x1250/2x630 | 9/16 | 5.0/2.6 |

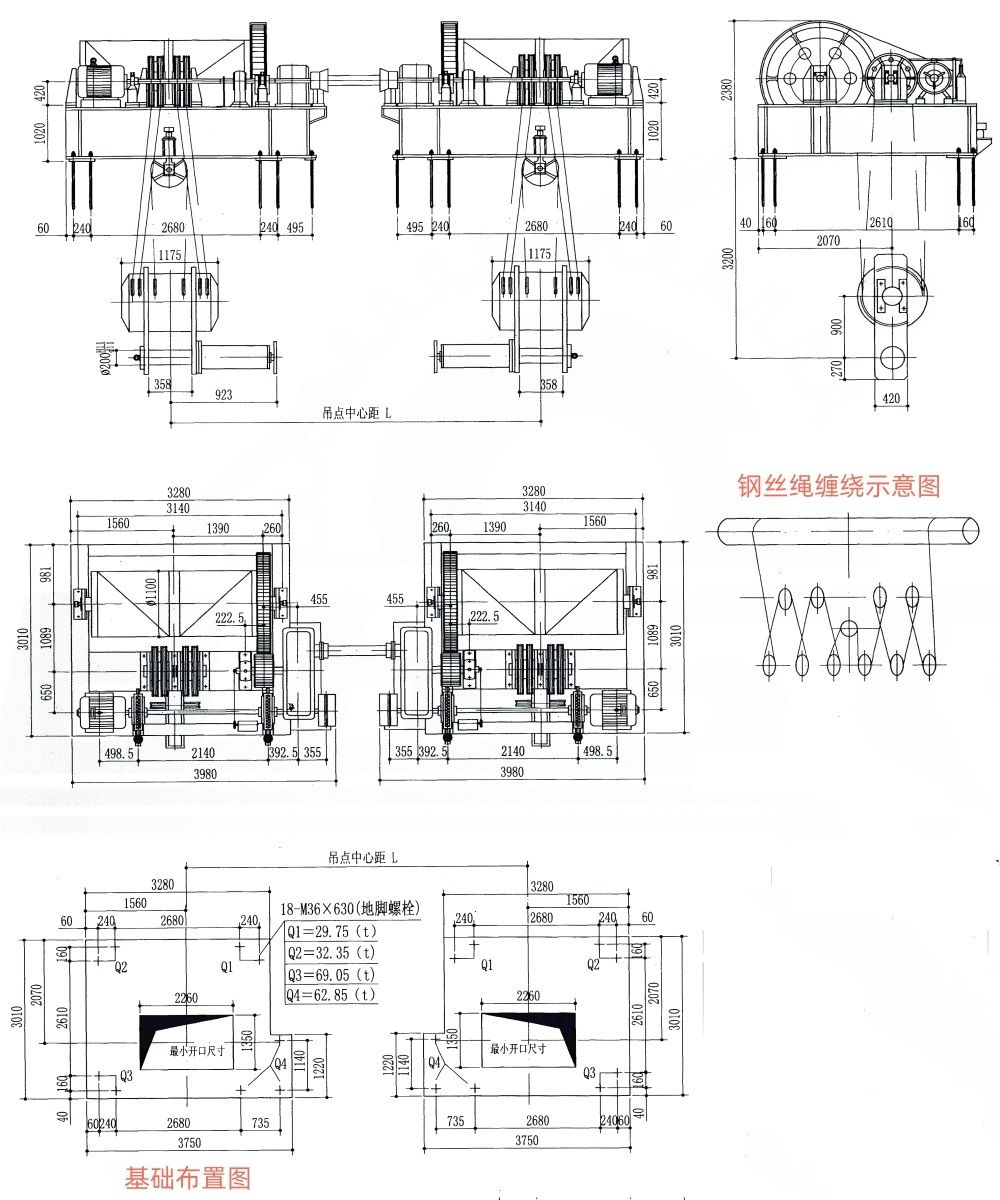

QPK2×1600KN快速卷扬式双吊点启闭机基础布置主要尺寸表
QPK2×1600KN快速卷扬式双吊点启闭机技术规格参数表
| 项目 | 参数 |
| 启闭机型号 | QPK2X1600KN |
| 额定持住力/启门力 | 2x1600KN/2x800KN |
| 快速关闭速度 | 5m/min |
| 起升速度 | 2.15m/min |
| 扬程 | 10m(13m) |
| 吊点中心距L | 5.2m-13.5m |
| 卷筒直径 | Φ1100m |
| 钢丝绳型号 | 6W(19)-38-170-特-光-右交 |
| 动滑轮倍率 | 6 |
| 开式齿轮 | m=22 i=81/18=4.5 i=81/18=4.5 |
| 电动机 | YZ250M1-8 30KW 694 rpm 0M1-8 |
| 减速器 | Z2G-65(IIIIV)i=41.34 |
| 制动器 | YWZ-300/45 4x630 N.m |
| 调速器 | LT-350 |
| 力矩:2x60Kg.m 转速:1600r.pm | |
| 重量 | 35.8t |
