U型地铁翻渣吊钩门式起重机
产品介绍
U型地铁翻渣吊钩门式起重机又称地铁翻渣机、翻渣龙门吊、翻渣门机等，它是用于修建地铁、隧道工程出土用的专用门式起重机。U型地铁翻渣吊钩门式起重机由桥架、大车、小车、起升机构、料斗倾翻装置、电气控制系统等部分组成。它的工作流程是：料斗中装好渣土后，由小车上方的起重机构提升到指定高度，然后装入地面上的大车中，直接运送到指定位置，最后由倾翻装置将料斗倾翻即可将渣土成功倒出。
U型地铁翻渣吊钩门式起重机生产厂家并提供非标起重量、起升高度、起升/运行速度、改变控制方式等方面的设计制造和出租租赁、安装调试、搬迁移装、大修改造、修理维修、年检维保等服务，更多防爆、抓斗、电磁吸盘、欧式新型（低净空）等国标/非标/专用门式起重机厂家品牌、技术参数、图纸设计、施工方案、报价预算请咨询客服。
产品说明
- U型地铁翻渣吊钩门式起重机
- 龙门吊/翻渣门机/双梁翻渣机
- MG(U)型
- 双梁门式
- 河南新乡
- 可非标定制
- 三相交流380V-50Hz
- 定制生产
- 60~100天
- 全国
- 可提供安装
- 一年保修

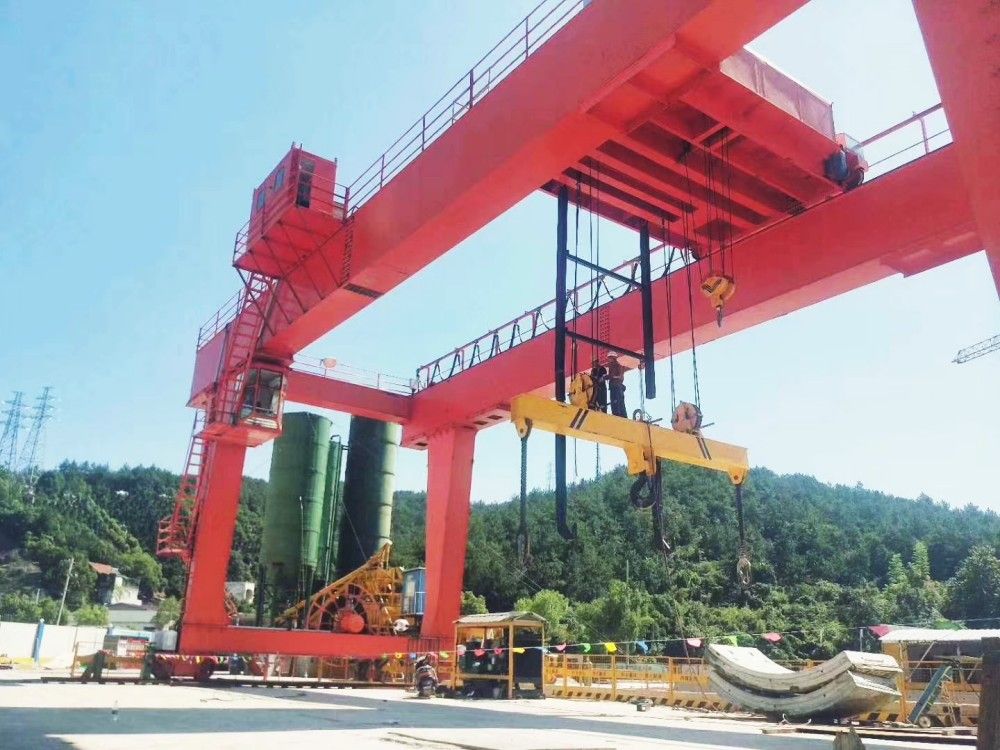

产品图册
相关参数

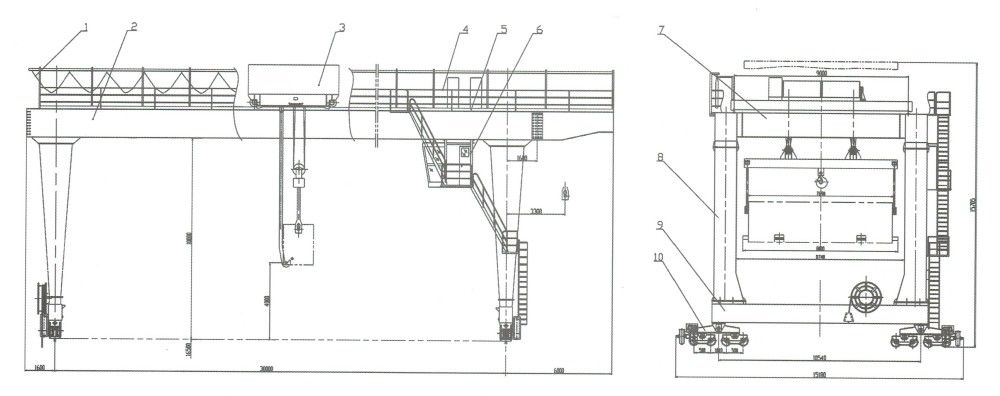

U型地铁翻渣吊钩门式起重机外形结构尺寸图
U型地铁翻渣吊钩门式起重机技术参数及外形尺寸表
| 机构名称 项目 | 主起升 | 机构名称 项目 | 小车运行 | 大车运行 | ||||
| 起重量 | t | 75 | 轨距 | mm | 9000 | 30000 | ||
| 起升速度 | m/min | 1/10 | 运行速度 | m/min | 2/20 | 3/30 | ||
| 工作级别 | M6 | 工作级别 | M6 | M6 | ||||
| 最大起升高度 | m | 上10 下16.5 | 基距 | mm | 3560 | 11740 | ||
| 电源 | 三相交流 50Hz- 380V | |||||||
| 钢丝绳 | 结构 | 6W(19)-30-1701 | 缓冲行程 | mm | 100 | 140 | ||
| 支数 | 2x6 | 钢轨型号 | 43Kg/m | 50Kg/m | ||||
| 工作拉力 | KN | 72.5 | 车轮直径 | mm | Φ600 | Φ600x16 | ||
| 卷筒直径 | mm | Φ800 | 最大轮压 | KN | 285 | 248 | ||
| 电动机 | 型号 | YZP400L1-10 | 电动机 | 型号 | YZP160M1-6 | YZP160L-6 | ||
| 功率 | KW | 160 | 功率 | KW | 2x5.5 | 4x11 | ||
| 转速 | r/min | 585 | 转速 | r/min | 970 | 945 | ||
| 减速器 | 型号 | ZQA1000-i-3C | 减速器 | 型号 | ZSCA600-i-5/6 | ZSC(A)600-i-1/2 | ||
| 速比 | i | 25 | 速比 | i | 77.5 | 59 | ||
| 制动器 | 型号 Model | YWZ4-500/E201 | 制动器 | 型号 | YWZ-200/25 | YWZ4-200/T40 | ||
| 制动力矩 | N.m | 2x3600 | 制动力矩 | N.m | 2x200 | 4x270 | ||
| 限位开关 | DXZ | 限位开关 | LX10-11 | |||||
