起重机端梁和主梁介绍

桥式起重机的钢结构主要由主梁、端梁、栏杆、走台、轨道和司机室等构件组成。

一、主梁。通用桥式起重机由两根主梁和两根端梁以及一些零部件组成桥架、有桁架式主梁和箱型主梁。

主梁是承担小车重量和外载荷的。因此必须具有足够的强度、静刚度和动力刚度，以便保证在规定载荷作用下，其主梁在弹性下挠值允许在范围内不至于发生形变。

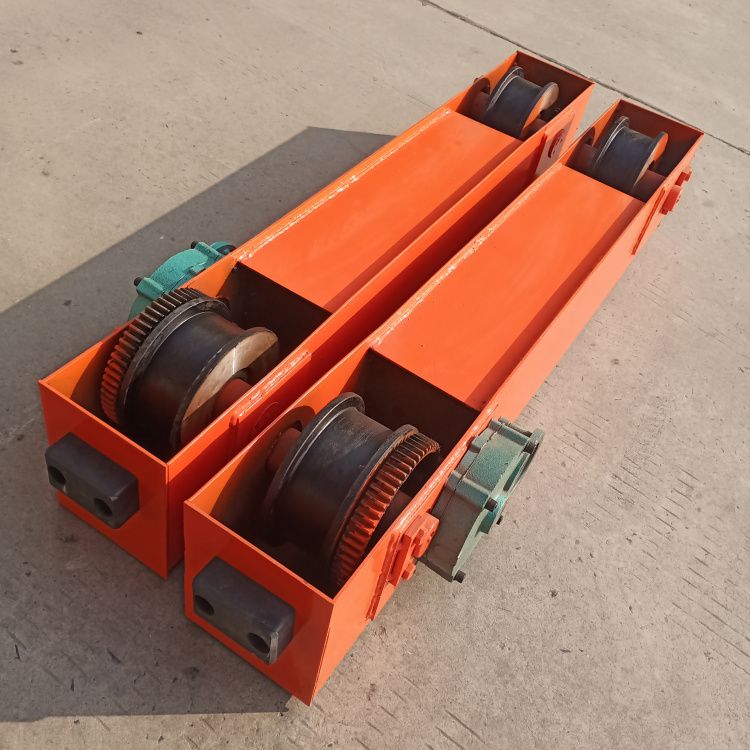

二、端梁。桥式起重机的端梁是主要受力构件，在主梁之间采用焊接或者螺栓连接，端梁多用钢板组焊成箱型结构。在端梁下面装置着大车的车轮组，承担着起重机所有垂直方向的载荷。

端梁部分在起重机中有着重要的作用，它是承载平移运输的关键部件。端梁 部分是由车轮组合端梁架组成，端梁部分主要有上盖板，腹板和下盖板组成；端梁是由两段通过连接板和角钢用高强螺栓连接而成。在端梁的内部设有筋，以端梁架受载后的稳定性。端梁的主要尺寸是依据主梁的跨度，大车的轮距和小车的轨距来确定的；大车的运行采用分别传动的方案。在装配起重机的时候，先将端梁的一段与其中的一根主梁连接在一起，然后再将端梁的两段连接起来。

在老式的桥式起重机上面，大车的车轮组均采用滑动轴承直接支承端梁下面，而在新式的桥式起重机上，大车的车轮组却是以角式轴承与端梁用螺栓连接，其目的是为了方便维修。
